土工膜的鋪設(shè)包括排版、鋪膜、剪裁、對(duì)正搭接、焊接施工等施工工序。

首先根據(jù)圖紙和土工膜的原始尺寸對(duì)鋪設(shè)區(qū)域進(jìn)行合理的排版，現(xiàn)場(chǎng)放線定位，規(guī)劃搭接的先后，畫出土工膜鋪設(shè)順序和裁剪圖，具體裁剪應(yīng)在敷設(shè)后進(jìn)行，避免尺寸偏差，注意策劃好焊縫的整體布局，盡量做到總焊縫最少，擠壓焊縫最少，接縫的多少，不僅影響施工進(jìn)度，而且影響工程質(zhì)量。相鄰?fù)凉つず缚p應(yīng)盡量錯(cuò)縫搭接，膜塊間形成的交結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱橫焊縫交接點(diǎn)處需用擠壓焊加強(qiáng)。

在鋪設(shè)過程中，本項(xiàng)目土工膜帶有微凸起的面朝下，確保膜與膜之間接縫處的搭接總寬不低于100/mm，最大搭接寬度不能超過熱鍥焊機(jī)的最大適用寬度，搭接寬度在鋪設(shè)過程中就需準(zhǔn)確控制，因?yàn)橹笤賹?duì)整張大面積土工膜進(jìn)行調(diào)整是很困難的，使接縫平行排列，斜坡拐角處需考慮合理增加裁剪拼縫，平整鋪設(shè)，在此過程中隨時(shí)檢查膜的外觀有無破損，發(fā)現(xiàn)缺陷要做好標(biāo)識(shí)和記錄，之后需進(jìn)行修補(bǔ)。同時(shí)，土工膜應(yīng)處于松弛狀態(tài)，使材料能夠?qū)錈嶙兓龀龇磻?yīng)，而不會(huì)過度起皺或拉伸。

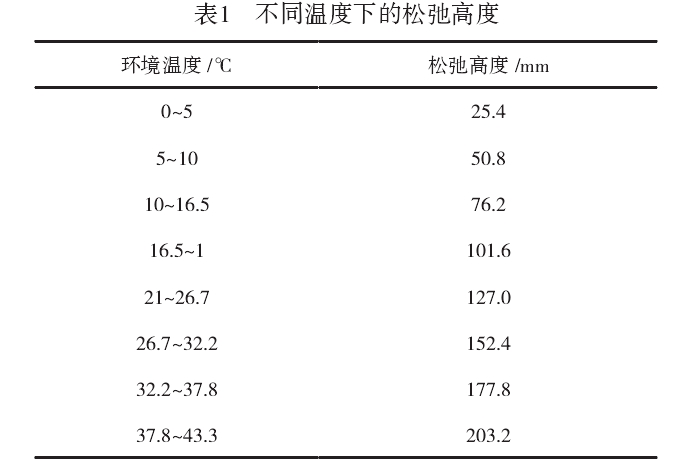

土工膜沿所有內(nèi)部坡腳的搭接縫在斜面上應(yīng)有松弛。在安裝過程中，由于土工膜在比環(huán)境溫度更低的溫度下收縮，連接縫處包含的松弛將最小化連接縫上的張力。這種松弛的高度應(yīng)根據(jù)表1所示的環(huán)境空氣溫度而變化。蒸發(fā)池四周的錨固溝在完成所有焊接后，再進(jìn)行回填，并選擇在每天溫度較低的早上回填，以減少冷縮造成的張力的影響。
