0.5mm厚的HDPE土工膜應力應變能力解答

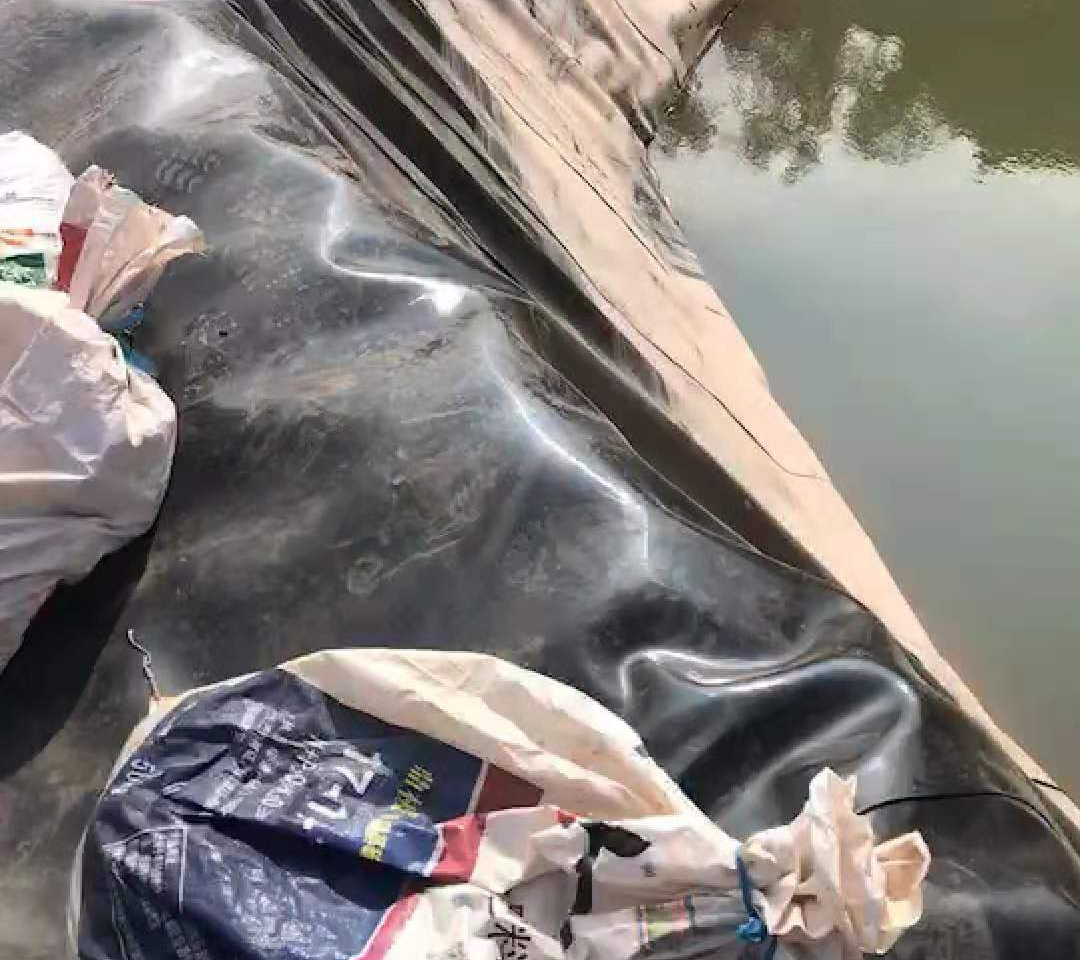

土工膜為0.5mm厚PE膜。土工膜的應力應變包括兩部分:土工膜隨著壩體和保護層變形而產生的整體的應力應變,和由于水壓力作用下和壩體墊層孔隙的支撐而產生的局部應變。
土工膜的損傷所引起的應力和應變的變化主要發生在局部。土工膜損傷的分布在壩軸線方向是每隔12m分布,在壩坡上每隔1Om高度分布。局部應力應變主要由土工膜所受到的水頭壓力來決定。
由于土工膜的損傷引起的應力應變主要受水壓力的影響,所以由計算結果可知:
1、土工膜隨保護層和堆石的變形而產生的整體應力應變不大;并且不是整個面都受到拉應力。
2、土工膜總的應力應變受水壓力影響很大,并且整個面都有拉應力。
3、土工膜的拉應力和應變的分布由壩底到壩頂逐漸減少。
4、在同一水位下,土工膜的應變隨土工膜的損傷程度增加而增加,應力隨土工膜的損傷增加而減少。
5、土工膜的損傷對土工膜的局部應力應變產生很大的影響,而土工膜的總的應力應變主要由局部應力應變組成,因此土工膜的損傷對土工膜的應力應變有很大影響。所以在設計時應該考慮土工膜損傷的影響.土工膜的安全系數隨損傷程度增加而減小,尤其應變來說,變化更明顯。
7、土工膜的應力應變對堆石的應力應變沒有什么影響,它的影響主要是對防滲效果有影響。
8、由于土工膜的應力應變主要是由水壓力引起的,所以土工膜設計時可以不進行有限元計算,而主要考慮水頭所產生的應力應變。
