管筒組件通過土工膜的防滲結構及方法

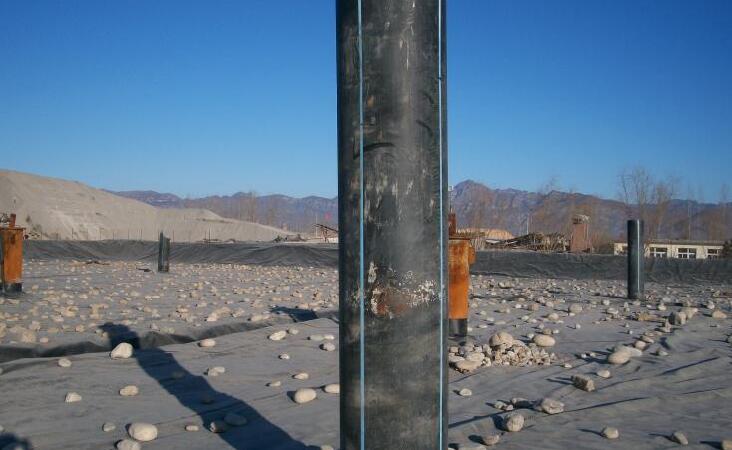

土工膜、管道、法蘭夾具、V型張緊防滲套和管筒套組件，在土工膜上開設有管道通孔，管道穿設在管道通孔內，法蘭夾具外圈密封夾緊連接在管道通孔對應的土工膜上，法蘭夾具內圈密封夾緊連接在V型張緊防滲套的大頭端，V型張緊防滲套的小頭端密封夾緊連接管筒套組件上，管筒套組件密封套設連接在管道通孔對應的管道上。
通過管筒套組件可以方便快捷實現V型張緊防滲套與管道的密封連接，通過在管筒套組件上設有上管筒接頭、下管套接頭和密封環，上管筒接頭、下管套拭接頭可以活動配合安裝，就要楔形結構的密封環可以保證管筒套組件與管道之間實時處于密封狀態。
先在土工膜上開設有管道通孔，管筒套組件包括上管筒接頭、下管套接頭和密封環，上管筒接頭、下管套接頭和密封環均套設在管道上，上管筒接頭包括有上管筒接頭縱向環和上管筒接頭橫向環，上管筒接頭縱向環和上管筒接頭橫向環構成截面為L(zhǎng)型的環套結構，在上管筒接頭縱向環的外環面設有內螺紋，下管套接頭包括有下管筒接頭縱向環和下管筒接頭橫向環，下管筒接頭縱向環和下管筒接頭橫向環也構成截面為L(zhǎng)型的環套結構，在下管筒接頭縱向環內環面設有與上管筒接頭縱向環的內螺紋相配合的外螺紋。
