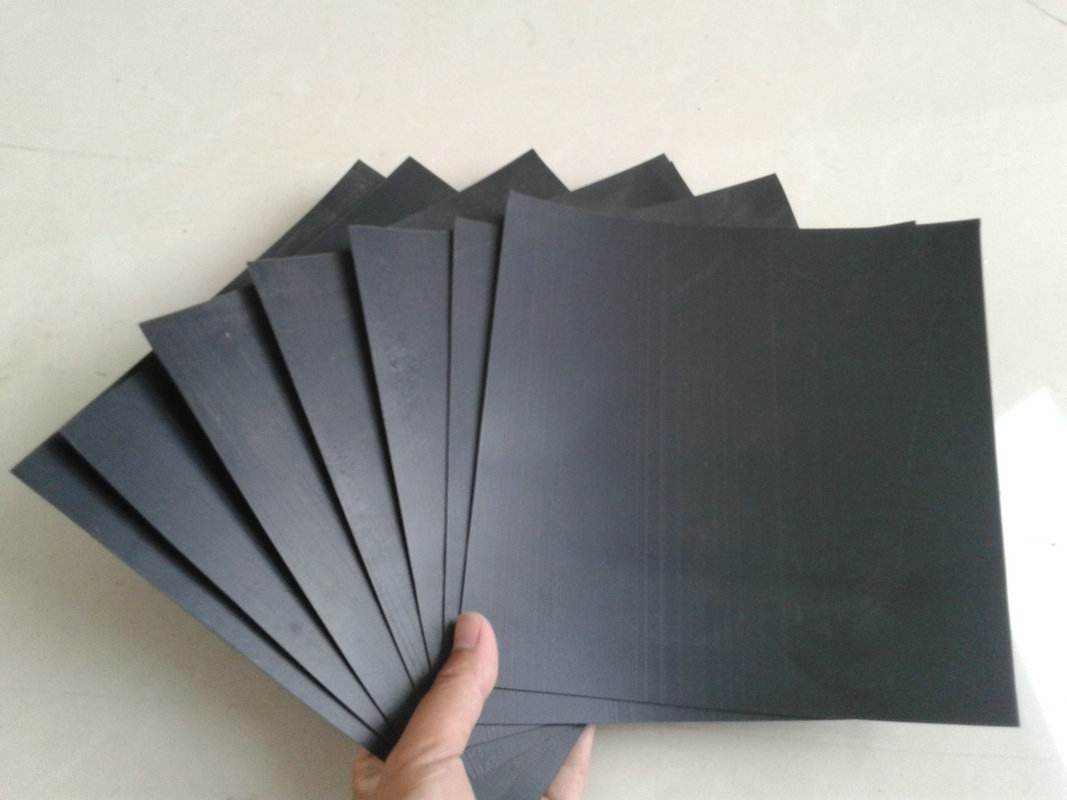

軋花成糙法是將PE光滑面土工膜經(jīng)過(guò)預(yù)熱后通過(guò)軋花輥軋花，冷卻后形成糙面土工膜的方法。軋花成糙法工藝控制簡(jiǎn)單，但設(shè)備投資大、加工周期長(zhǎng)，如一根7 m寬輥面軋花輥的制作資金約為79萬(wàn)元，制作時(shí)間約需8個(gè)月。在軋花成糙工藝中，調(diào)整糙面的形狀或高度都需更換軋花輥，得到的土工膜糙面均一，且糙面表面平整，表面摩擦力相對(duì)較小。

軋花成糙法與噴絲加糙法一樣，屬于二次成型，將光滑面土工膜進(jìn)行預(yù)熱軋花得到PE糙面土工膜，也可將預(yù)熱和軋花工序直接添加到土工膜的生產(chǎn)線中，以實(shí)現(xiàn)PE糙面土工膜的連續(xù)化生產(chǎn)?；瘜W(xué)發(fā)泡成糙法是采用發(fā)泡劑發(fā)泡，使土工膜表面粗糙的一種方法。在需加糙的土工膜原料中添加化學(xué)發(fā)泡劑，糙面土工膜的擠出成型模頭為多層共擠模頭，糙面層的發(fā)泡劑與PE土工膜原料的共混物以及普通層PE土工膜原料一起進(jìn)入多層共擠模頭的不同流道，實(shí)現(xiàn)同時(shí)擠出。在擠出過(guò)程中，糙面層由于含有發(fā)泡劑，熔體在出模頭的瞬間因氣泡的產(chǎn)生會(huì)形成不均勻的粗糙突起，從而形成糙面。

與噴絲加糙法和軋花成糙法相比，發(fā)泡成糙法不需要增加預(yù)熱和“加糙”工序，可以通過(guò)調(diào)整發(fā)泡劑用量來(lái)控制糙面粗糙度。但是，由于發(fā)泡成糙法通過(guò)發(fā)泡劑分解釋放出氣體而形成糙面層，是一種化學(xué)方法，在發(fā)泡劑發(fā)泡過(guò)程中會(huì)與基材樹(shù)脂發(fā)生化學(xué)反應(yīng)，產(chǎn)生副作用，因此會(huì)降低土工膜的物理力學(xué)性能，如導(dǎo)致制品拉伸強(qiáng)度下降等。同時(shí)，在生產(chǎn)過(guò)程中要調(diào)節(jié)糙面的外觀形狀，必須從發(fā)泡劑種類(lèi)和用量方面進(jìn)行試制，調(diào)整和試制周期較長(zhǎng)，試制費(fèi)用巨大，難以規(guī)模化工業(yè)生產(chǎn)?；瘜W(xué)發(fā)泡成糙方法屬于一次成型，可用于吹塑成型工藝連續(xù)化生產(chǎn)PE糙面土工膜。
