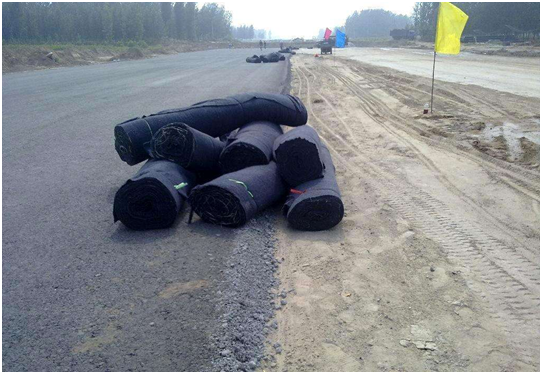

采用土工布作為開裂基礎(chǔ)上瀝青面層防止反射裂縫的應(yīng)力吸收薄層是一種有效的措施,但土工布的性能將直接影響防止反射裂縫的效果。某些型號規(guī)格的土工布防止反射裂縫效果明顯,而另一些型號規(guī)格的土工布反而會對瀝青層產(chǎn)生不良負(fù)效應(yīng),為了避免不適當(dāng)?shù)倪x用,根據(jù)各地使用情況,對已使用的防止反射開裂的土工布的路用特性、土工布材料的特性、施工方法的調(diào)查分析,用于道路路面結(jié)構(gòu)防止反射裂縫的土工布應(yīng)具有以下工程特性: (1)良好的耐溫性。瀝青混合料熱鋪時(shí)的溫度達(dá)150℃左右,改性瀝青溫度更高,要求土工布材料在此施工溫度下不僅不能熔化或軟化,且能保持正常工作。要求能耐170℃以上的高溫。
(2)抗拉強(qiáng)度與定量等指標(biāo)應(yīng)滿足表1的技術(shù)要求。
(3)良好的瀝青吸附性。一般施工是先均勻噴灑瀝青透層,再鋪土工布,土工布應(yīng)能吸收瀝青并達(dá)到飽和,要求土工布有良好的吸附能力。
(4)良好的柔性。柔性包括韌性與表面硬度兩重含義。韌性反映土工布吸收沖擊能量的能力,可近似地以材料的抗拉強(qiáng)度與延伸率之積量度;一般以CBR試驗(yàn)頂破強(qiáng)度來表示其表面硬度。
(5)良好的均勻性。土工布為各向異性材料,為保證強(qiáng)度均勻,雙向強(qiáng)度比應(yīng)不大于1.2。一般應(yīng)采用非織造土工布而不采用編織土工布。
(6)耐酸堿。
(7)抗老化性。要求土工布在路面使用年限內(nèi)保持正常的工作狀態(tài)。
(8)厚度要求。為防止加設(shè)土工布后造成瀝青面層的不良負(fù)效應(yīng)(瀝青層剝離破壞),應(yīng)嚴(yán)格限制土工布的厚度,一般小于2.0mm。
