HDPE膜防滲性能為進一步比較，GCL作為復(fù)合防滲材料的性能優(yōu)勢?首先需對單一HDPE膜的防滲性能進行分析。對完整無損的HDPE膜?其滲透系數(shù)很低，其滲漏類似于水蒸氣穿過防滲膜所發(fā)生的分子損失，由此引起的滲漏通?？梢院雎圆挥?。但對HDPE膜?由于質(zhì)量缺陷或施工焊接缺陷，往往會產(chǎn)生許多大小不一的滲漏小孔，是引起HDPE膜滲漏的主要因素。

假設(shè)襯墊上的水頭h為常量?而防滲膜下覆材料的滲透性相對防滲膜很大，對防滲膜上小孔的滲漏量沒有阻力，導(dǎo)致從防滲膜滲漏下來的滲瀝液快速滲流至其他區(qū)域。

按標(biāo)準(zhǔn)的防滲膜施工質(zhì)量控制標(biāo)準(zhǔn)，約每4047m2上有一個面積為1cm2的滲漏孔洞，在上覆滲瀝液水頭1m的情況下?按此計算的滲漏率為5?68×10－3m/d。

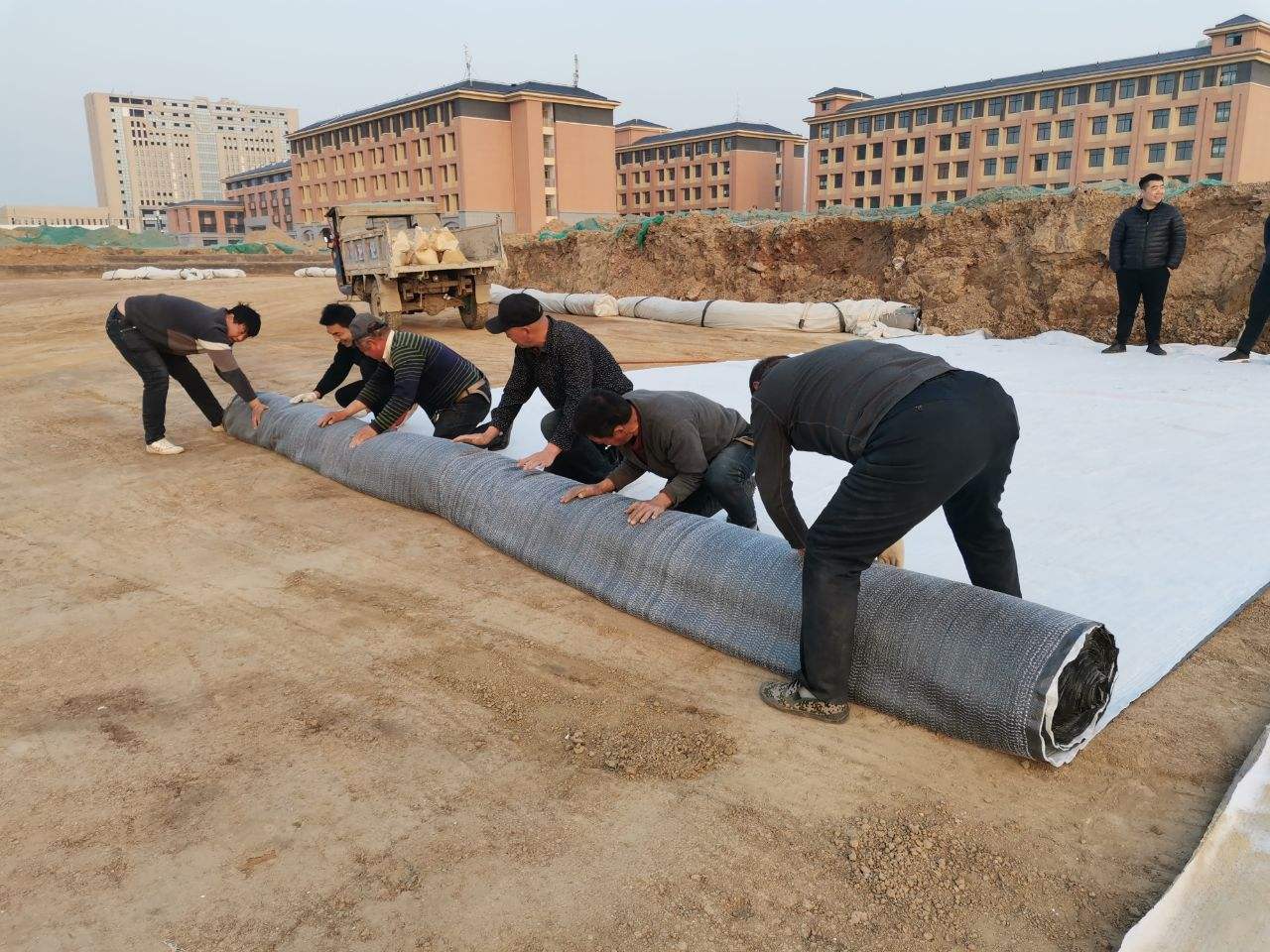

按照現(xiàn)有的壓實黏土施工工藝，填埋場防滲黏土實際能達到的滲透系數(shù)僅為1×10－6cm/s，此時所需的黏土層厚度約為1?2m。即6mm厚GCL的防滲效果大致與1?2m厚的壓實黏土相當(dāng)。
