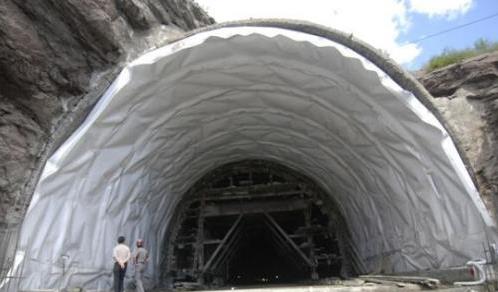

防水板與土工布的鋪設與固定
1)洞外準備:檢驗防水板質量,用鉛筆劃焊接線及拱頂分中線,按每循環設計長度截取,對稱卷起備用。
2)洞內準備:鋪設臺架行走軌道;施工時采用兩個作業臺架,一個用于基面處理,一個用于鋪掛土工布和掛防水板。
3)斷面量測:測量斷面,對隧道凈空展開量測檢查,對個別欠挖部位做出處理,以滿足凈空要求,同時準確測放拱頂分中線。
4)基面處理:檢查初期支護后斷面的尺寸,修補初支表面,將鋼筋網、管道等尖銳物突出部分,先切斷,然后用錘鉚平切并用砂漿填塞、抹砂漿素灰。錨桿有凸出部位時,螺頭頂預留5mm切斷后用塑料帽處理。如果噴射混凝土表面凹凸不平,在超過3cm的凹面處補噴,確保鋪設表面圓順及保證防水層與噴層密貼。注意水泥漿滲入的問題,用射釘槍釘水泥釘把350g/m
土工布和熱熔襯墊錨固在初期支護噴射混凝土表面上,水泥釘長度≥50mm,熱熔襯墊布置時平均拱頂3~4點/m2,邊墻2~3點/m2,使土工布和熱熔襯墊牢靠固定在噴射混凝土上。土工布鋪設時幅與幅之間的搭接長度≥10cm,接縫與襯砌混凝土施工縫錯開0.5~1.0m。
