土石壩中土工膜的缺陷包括細觀和宏觀兩類。其中，細觀缺陷多為生產過程中母材不均一性導致的細微孔眼，稱之為“魚眼”，其孔徑一般在微米級，遠小于土工膜的厚度。在一定的受力條件下，這些“魚眼”會裂解擴張，成為微小滲透通道。





實驗室內測定土工膜滲透系數時測得的滲流量是這種細觀缺陷滲漏量。對于土工膜防滲土石壩，并不需要關心土工膜的細觀缺陷滲漏，而是要重點考慮土工膜宏觀缺陷引起的滲漏。這些宏觀缺陷主要是產品制造、設計、施工及運行等原因造成的。

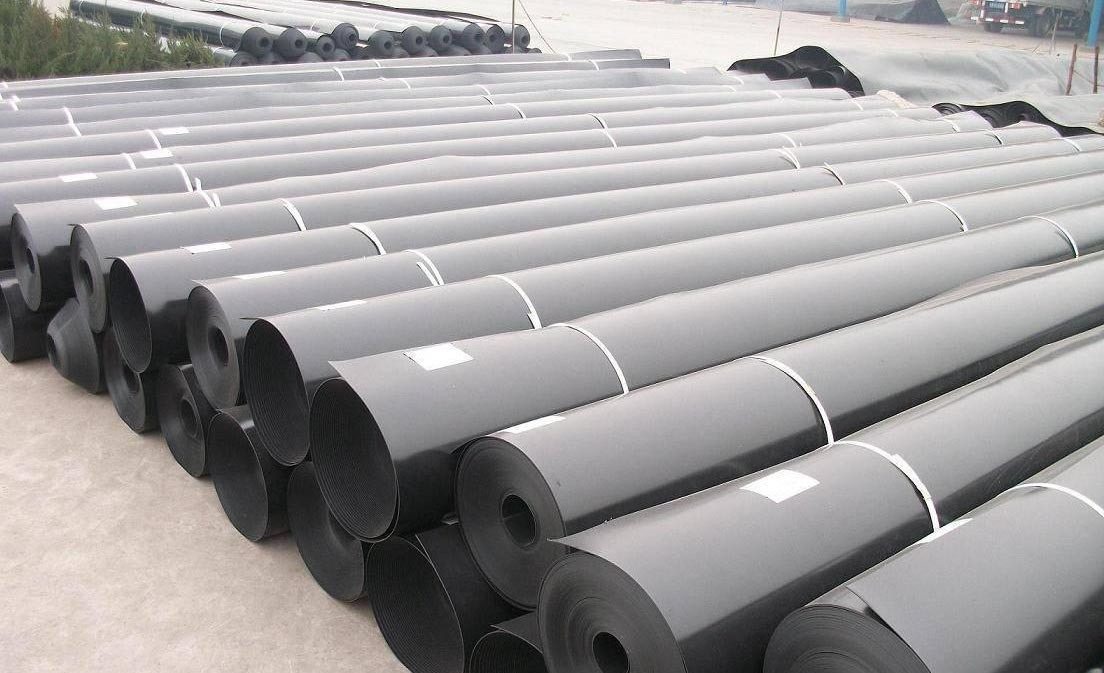

首先，產品制造質量導致的宏觀缺陷主要表現為土工膜厚度局部變薄或損傷、局部夾雜異物等。只要控制好原材料的質量及嚴格執行生產標準，這類缺陷是可以避免的。其次，對于土工膜防滲土石壩，不正確的設計同樣會引起土工膜產生缺陷。這類缺陷主要發生在與岸坡、巖基、防滲墻、防浪墻等剛性建筑物的連接處。與這些結構部位連接時需要給土工膜一定的變形空間，不能處于“緊繃”狀態，否則容易出現“夾具效應”，引發土工膜受拉缺陷破損。第三，土工膜的宏觀缺陷更多的是在施工過程中產生，主要是土工膜拼接時脫焊、虛焊(或脫膠) 等導致的縫狀缺陷，以及施工人員或施工機械引起土工膜頂破和刺破的孔洞等，這類缺陷形狀和大小不一，分布也具有一定的隨機性。國外曾對某工程28 處共20萬m2的土工膜進行質量檢測，結果表明，平均每1萬m2中有26個漏水孔，其中69%出現在焊縫處，由此可見施工質量的重要性。國內因土工膜施工工藝研究起步較晚，同時缺乏有經驗的施工隊伍，施工導致土工膜出現各種缺陷的數量和幾率要遠大于上述統計數據。第四，施工程序不當或土工膜鋪設后未及時保護也會造成土工膜缺陷。



比如，江西婺源51m高的鐘呂復合土工膜堆石壩，土工膜的焊接由非專業人員施工和監理，在壩面鋪膜未保護好的情況下爆破開挖溢洪道，導致復合土工膜出現1000多處脫焊、漏焊和飛石擊破孔洞。此外，土工膜防滲土石壩的結構受力特點也會使大壩在蓄水運行期出現土工膜的宏觀缺陷。當防滲土工膜布置于壩面時，由大壩結構分析可知，蓄水后壩軸向河床中部土工膜受壓，兩岸區域土工膜受拉，順坡向河床頂部和底部區域土工膜受拉，中部受壓，呈雙向受拉特性。因此蓄水期壩面土工膜在順河向頂部和底部以及壩軸向兩岸區域有拉裂的可能。



雖然土工膜有一定的抗拉性能，但不足以抵抗壩體變形，一旦拉力超過極限強度，土工膜會出現破損。對于平原地區水庫全庫盤采用土工膜防滲的情況，初次蓄水時膜下地基內氣體來不及排出，會頂托土工膜，可能引起土工膜的局部氣脹破損，如某水庫全庫鋪膜約1. 0km2，因氣脹破壞導致嚴重滲漏。當水位降落過快時，由于膜下地基的滲透水排出需要時間，這期間較大的滲透壓力可能會引起土工膜液脹漂浮現象，尤其是鋪蓋中部。當上托水壓力遠大于膜上水壓力時可能引起土工膜的液脹破損。對于將土工膜用作防滲心墻布設在壩體中央的情況，由于土工膜沿壩高方向一般多鋪設成“之”字形，與壩體填筑協同進行，因此高度方向土工膜出現破損的可能性較小，但壩軸向仍然存在與壩面鋪設土工膜一樣的受力情況，依然可能出現因與壩體變形不協調導致的兩岸拉伸破壞。
