日韩国产成人无码av毛片_美女一级毛片免费看看_好男人www社区影视在线_亚洲日韩乱码中文无码_午夜理论片在线播放_91免费人成网站在线观看_亚洲视频强奸乱伦_特黄特黄aa大片558_日本一区二区人妖_综合社区 中文字幕

熱門關(guān)鍵詞： 土工布圖片 　土工膜圖片 　膨潤(rùn)土防水毯

土工膜鋪設(shè)完成后須人工查驗(yàn)其表面是否存在破

返回列表 來(lái)源：土工膜土工布供應(yīng)商 瀏覽： 發(fā)布日期：2020-10-13 09:19:49【大 中 小】
1)膨潤(rùn)土墊跨管溝處理膨潤(rùn)土墊須緊貼黏性土防滲層，經(jīng)過(guò)深度不同、用于安裝滲濾液管的管溝時(shí)，易形成鼓包，從而使土工膜形成空鼓。為此，遇到管溝和其他不水平處時(shí)，裁剪膨潤(rùn)土墊后分別鋪設(shè)，然后搭接牢固。
2)雨季施工處理9—12月為當(dāng)?shù)赜昙荆瑸楸苊庥昙臼┕さ挠绊?，及時(shí)驗(yàn)收膨潤(rùn)土墊，并及時(shí)鋪設(shè)土工膜進(jìn)行覆蓋保護(hù)。
根據(jù)設(shè)計(jì)和規(guī)范要求選擇合適的土工膜，密度、強(qiáng)度、抗氧化性、粗糙度高度等技術(shù)指標(biāo)應(yīng)符合要求。本工程所用土工膜厚度為1.5毫米，寬度為6.5米，應(yīng)進(jìn)行編碼和登記，并按計(jì)劃用美工刀切割后測(cè)量之前的尺寸，逐個(gè)編號(hào)后標(biāo)記。

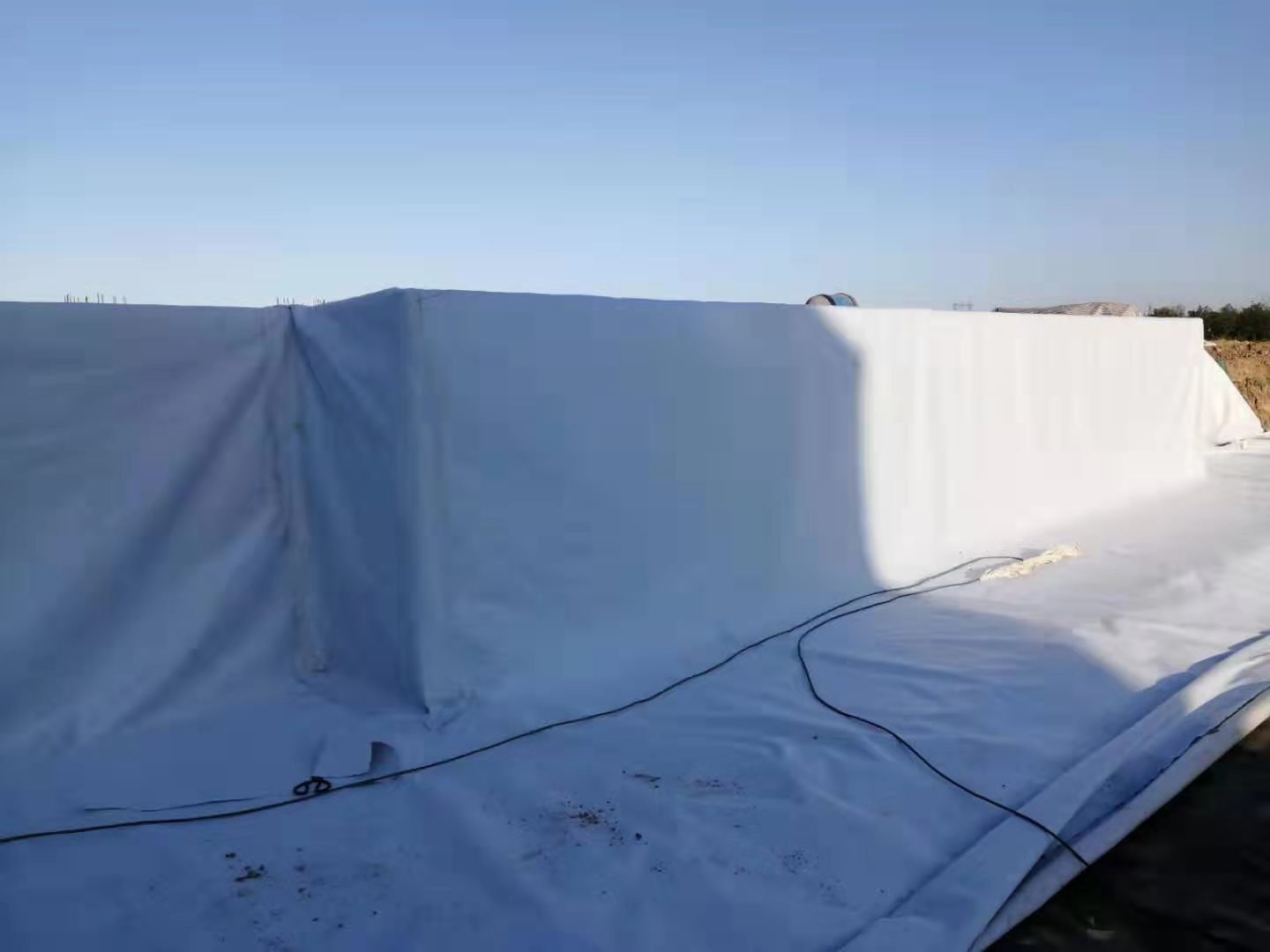

土工膜鋪設(shè)包括場(chǎng)底鋪設(shè)和邊坡鋪設(shè)。鋪設(shè)前，應(yīng)對(duì)支撐層進(jìn)行檢查和驗(yàn)收。要求無(wú)其他雜物，1m2的平面度誤差應(yīng)小于<30mm。施工人員按預(yù)定順序擺放，注意自然鋪展，避免材料因強(qiáng)力拉伸而過(guò)度變形，進(jìn)而發(fā)生翹曲等對(duì)材料性能的破壞。土工膜在自然松弛狀態(tài)下應(yīng)緊貼保護(hù)層，不允許有褶皺或懸空。為避免環(huán)境溫度變化引起的熱脹冷縮對(duì)土工膜的破壞，一般預(yù)留3%左右的膨脹量。兩個(gè)縱向平行的土工膜首尾不能對(duì)齊，應(yīng)重疊，這樣可以有效分散集中焊縫，差異焊縫有利于增強(qiáng)焊縫強(qiáng)度。在滲濾液排水管穿越壩體的位置。
所有設(shè)備和工具不得存放在土工膜表面，以免損壞土工膜。土工膜鋪設(shè)后，需要人工檢查表面是否被孔洞損壞，以確保覆蓋面沒(méi)有孔洞。邊坡施工時(shí)還應(yīng)注意以下問(wèn)題。
1)在斜坡上鋪設(shè)土工膜時(shí)，應(yīng)在斜坡頂部自由開(kāi)啟。土工膜拖動(dòng)時(shí)，應(yīng)平衡各部分的應(yīng)力，以免損壞。
2)兩塊土工膜之間的搭接通常應(yīng)使土工膜的長(zhǎng)邊方向平行于最大坡度線，即沿坡度縱向排列，自上而下鋪設(shè)，鋪設(shè)方向不應(yīng)與坡度線相交。
3)土工膜應(yīng)與坡腳線平行，坡腳線與水平接縫的距離應(yīng)≥6m。
1.土工膜焊接。
土工膜鋪設(shè)后當(dāng)天焊接，主要焊接方法有熱熔焊和擠壓焊。大面積鋪設(shè)的土工膜主要采用雙軌熱熔焊機(jī)焊接；在熱熔焊接無(wú)法實(shí)施、修理或覆蓋的位置，使用單軌擠壓焊接機(jī)進(jìn)行焊接。
2.試試焊接。
土工膜正式焊接前，必須在現(xiàn)場(chǎng)進(jìn)行焊接，用切割刀在試驗(yàn)焊接位置隨機(jī)切割4個(gè)250mm×150mm(長(zhǎng)×寬)的試樣。試焊應(yīng)在與正式焊接相同的環(huán)境溫度、濕度、風(fēng)速和其他條件下進(jìn)行。當(dāng)實(shí)際環(huán)境參數(shù)變化較大時(shí)，重復(fù)試焊，以保證結(jié)果的準(zhǔn)確性。對(duì)樣品進(jìn)行拉伸試驗(yàn)，測(cè)試撕裂強(qiáng)度和剪切強(qiáng)度，合格后進(jìn)行正式焊接。
3.熱熔焊接工藝要求。
土工膜焊接接頭留有100-120mm寬的搭接區(qū)，并在接頭300mm范圍內(nèi)清潔土工膜表面，保持干燥和清潔。設(shè)定正確的速度、滾輪壓力和焊接溫度，以獲得良好的焊接質(zhì)量和強(qiáng)度，并確保焊接位置的滾輪壓痕肉眼可見(jiàn)。如果接頭處有少量擠壓，說(shuō)明焊接溫度合適；如果接頭處熔體過(guò)多，說(shuō)明輥壓過(guò)高或焊接溫度過(guò)高。
4.擠壓焊接工藝要求。
搭接寬度應(yīng)≥80毫米，接縫處土工膜應(yīng)具有適度的彈性和光滑度。用盤磨機(jī)去除土工膜結(jié)合面的氧化物，研磨成粗糙面。中心縫焊接采用手持焊槍，在焊接位置將土工膜融為一體，不得漏焊、虛焊或過(guò)度焊接。如果在焊接過(guò)程中擠壓停止超過(guò)3分鐘，在重新焊接之前，用低熱擠壓清潔焊接設(shè)備≥1分鐘。土工膜上方環(huán)境溫度(非接觸測(cè)量)為5~40℃時(shí)，應(yīng)進(jìn)行焊接。對(duì)于不能一次焊接的接頭，搭接接頭應(yīng)在第二次焊接前打磨粗糙，搭接長(zhǎng)度應(yīng)>50毫米。用熱風(fēng)機(jī)連接相鄰?fù)凉つr(shí)，不得損壞土工膜。
5.檢測(cè)技術(shù)。
1)氣壓檢測(cè)由于熱熔焊接形成雙軌焊縫，焊縫具有中間留有氣腔的特點(diǎn)，應(yīng)采用氣壓檢測(cè)設(shè)備檢測(cè)焊縫的強(qiáng)度和氣密性。整個(gè)焊縫施工完成后，焊縫中間預(yù)留的氣腔兩端應(yīng)密封，并用氣壓檢測(cè)設(shè)備將氣腔加壓至0.2~0.25MPa，并保持1~3min。如果氣壓沒(méi)有明顯下降，則視為合格(允許減壓為最大壓力的10%)。一端開(kāi)一個(gè)氣室，氣壓計(jì)合格后歸零。
2)真空檢驗(yàn)由于單軌焊縫是擠壓焊接而成，所以應(yīng)使用真空檢驗(yàn)設(shè)備進(jìn)行檢驗(yàn)，并對(duì)被檢焊縫直接施加負(fù)壓。當(dāng)真空罩內(nèi)氣壓達(dá)到25~35kPa時(shí)，焊縫視為合格，無(wú)泄漏。
3)電火花試驗(yàn)類似于真空試驗(yàn)，主要用于地形復(fù)雜的位置。擠壓焊縫中必須嵌入0.5毫米細(xì)銅線，并應(yīng)使用15~30千伏高壓脈沖功率探頭在距焊縫10~30毫米的高度進(jìn)行探測(cè)。散火花束視為合格，集中火花束表明該位置存在焊接缺陷。
6.主要焊接修復(fù)方法。
不能通過(guò)無(wú)損檢測(cè)或破壞性檢測(cè)的土工膜必須修復(fù)。根據(jù)實(shí)際情況和需要，必須粘貼長(zhǎng)度大于>50mm的補(bǔ)片進(jìn)行修補(bǔ)；長(zhǎng)度≤50mm的撕裂或針孔可通過(guò)擠壓焊接修復(fù)。修補(bǔ)土工膜孔時(shí)，每個(gè)方向至少超出孔邊150cm用覆蓋物修補(bǔ)邊緣外露的焊縫。修理位置應(yīng)提前打磨，表面應(yīng)干燥干凈。
7.焊接問(wèn)題及解決方法。
1)在修復(fù)埋在細(xì)銅線中的土工膜時(shí)，需要將細(xì)銅線埋好，以備后期質(zhì)量檢查?，F(xiàn)場(chǎng)施工人員通常會(huì)錯(cuò)過(guò)這個(gè)過(guò)程，因此有必要加強(qiáng)現(xiàn)場(chǎng)監(jiān)督。
2)空鼓現(xiàn)象土工膜在焊接時(shí)容易出現(xiàn)空鼓現(xiàn)象，切割后必須修復(fù)。
土工膜鋪設(shè)完成后須人工查驗(yàn)其表面是否存在破洞損壞

同類文章排行

最新資訊文章

  • 首頁(yè)
  • 電話
  • QQ
  • 聯(lián)系
