固廢處理垃圾填埋場襯墊土工膜厚度及規(guī)格

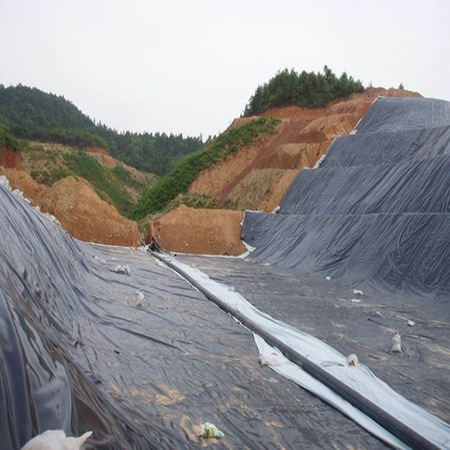

固廢處理中心衛(wèi)生填埋場襯墊系統(tǒng)工程，糙面HDPE土工膜厚度為1.7mm，密度為0.94g/cm2，采用共擠工藝形成單毛面，粗糙高度為0.25mm。光面HDPE土工膜厚度為1.5mm，密度為0.94g/cm2。土工布為聚丙烯人造纖維制成的無紡針刺土工布，單位面積質量為500g/m2。
復合襯墊系統(tǒng)是現(xiàn)代衛(wèi)生填埋場結構中最重要的部分，將固體廢棄物與周圍環(huán)境隔開，避免廢棄物污染周圍土體和地下水。復合襯墊系統(tǒng)鋪設在填埋場側面和底部，一般由碎石導流層、土工布、HDPE土工膜、膨潤土防水毯等材料組成。雖然包含上述材料的復合襯墊系統(tǒng)具有很好的防滲作用，但由于土工織物與土工織物之間，土工織物與粘土或碎石層等材料之間的剪切強度較弱，容易導致填埋場沿復合襯墊系統(tǒng)各材料間剪切強度最弱界面平移而產生破壞。
(1)光面和糙面土工膜與無紡土工布剪切，均具有較明顯的應變軟化特性，正應力越高，應變軟化越明顯。
(2)光面土工膜較少剪切位移即出現(xiàn)峰值強度。糙面土工膜在干燥狀態(tài)下有應變硬化特性，需較大剪切位移才能出現(xiàn)峰值強度，而潮濕狀態(tài)下無應變硬化特性，相對于光面土工膜，需較大位移才能出現(xiàn)峰值強度。
(3)相對于光面土工膜，糙面土工膜能得到較大的界面剪切強度，同一種界面，由于存在吸力作用，潮濕狀態(tài)下界面剪切強度比干燥狀態(tài)下高。
(4)采用線性擬合分析光面和糙面土工膜與土工布之間的剪切強度關系，從結果來看，線性擬合程度較好。
(5)干燥狀態(tài)下具有較高的粘聚力，而潮濕狀態(tài)下粘聚力基本趨近于0，可不計c值。
(6)對于特定的填埋場設計，其所需的設計參數，必須通過對實際材料，選取與現(xiàn)場情況相符的正應力和實驗狀態(tài)，得出峰值強度和大位移強度。
首頁
電話
QQ
聯(lián)系
