土工膜防滲層結構設計
土工膜防滲結構由下部支持層、土工膜防滲層、上部保護層組成。
（1）下部支持層
土工膜防滲體下部支持層應滿足以下功能：①具有一定的承載能力，以滿足施工期及運行期傳遞荷載的要求；②有合適的粒徑、形狀和級配，限制其最大粒徑，避免在高水頭作用下土工膜被頂破；③保證土工膜下的排水通暢；④庫底碾壓石渣和土工膜之間的填筑料粒徑應逐漸過渡，滿足層間反濾關系，以保證滲透穩(wěn)定。

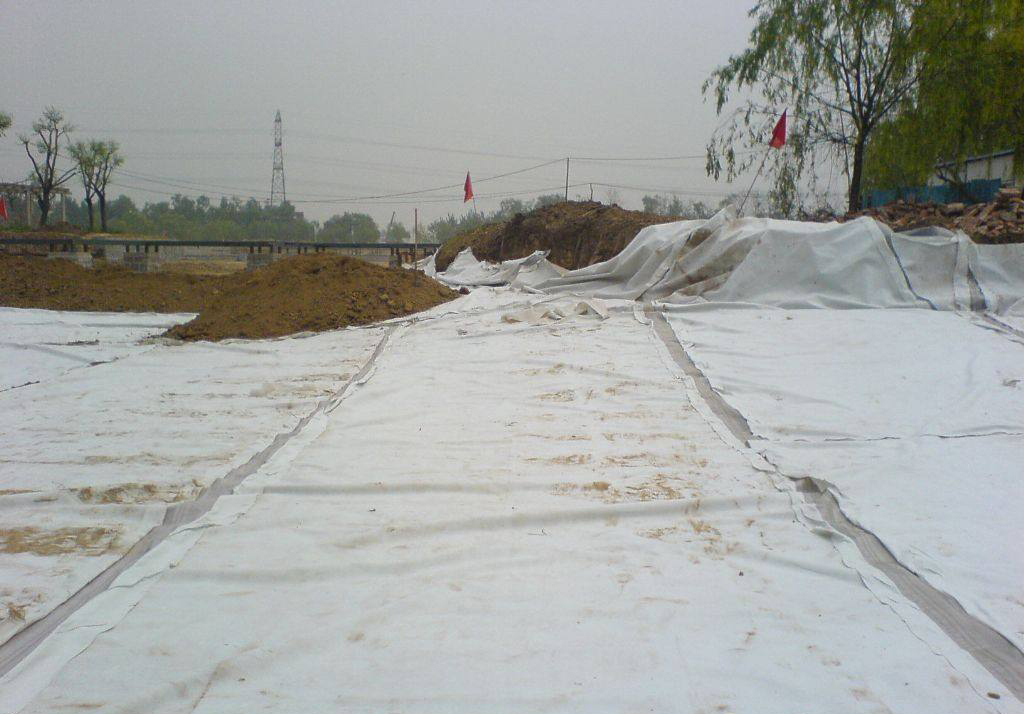

土工膜應鋪設在密實的基礎上，層面應平整。與膜接觸的表面宜為碾壓密實的細土料層、細砂層或混凝土層，層面應平整。根據以上因素，土工膜下部支持層自上而下依次為：1300g/m2三維復合排水網、5cm厚砂墊層、40cm級配碎石墊層、150cm厚過渡層。
（2）土工膜防滲層
由于工程需要，土工膜厚度較大，若選用復合土工膜，在膜布熱復合后，兩側未復合預留連接部位會有嚴重的折皺現(xiàn)象，從而影響土工膜的接縫焊接質量；另一方面復合土工膜中膜本身的質量也不如光膜，表面缺陷也多于光膜。因此，土工膜防滲層選用厚度1.5mm的光面HDPE膜。土工膜寬度的選擇應使膜在施工時接縫最少，盡可能選用較大的幅寬，根據調研廠家生產能力，土工膜寬度采用8m。
（3）上部保護層
為使土工膜表面避免紫外線照射、高低溫破壞、生物破壞和機械損傷等，土工膜上部應設置保護層，保護層為500g/m2土工布，再用預制塊進行壓覆。
（4）土工膜防滲層滲漏量計算
土工膜防滲層的滲漏量由兩部分組成：由于土工膜本身滲透產生的滲漏量和施工中產生的土工膜缺陷引起的滲漏量。
