柔性趾板連接剛性防滲體的概念
柔性趾板的概念源于水利工程混凝土而板堆石壩的剛性趾板;趾板為連接地基垂直防滲體與而板堆石壩防滲而板間的混凝土板。尾礦壩由初期堆石壩和尾砂堆積體構成，尾砂堆積體依靠自重及排水后自然沉積固結，其壩體及壩基變形沉降值相對于水利工程中土石壩更大。為適應地基及壩體大變形的條件，可采用防滲土工材料作為柔性趾板以取代混凝土而板的上述功能。
某尾礦庫選址建設于深厚卵礫石覆蓋層地基上，地基覆蓋層厚度約25m，尾礦壩設計建設總高度為130m。由于壩基發生滲透破壞的風險較大，為減小壩基滲流量并延長壩基滲徑，在尾礦庫初期壩內坡腳設置一道垂直塑性混凝土防滲墻深至玄武巖地層，以整體截斷壩基透水性良好的卵礫石地層。由于混凝土防滲墻距離尾礦壩上游壩腳約30m,為實現尾礦壩內坡防滲體與混凝土防滲墻之間的順利連接，兩者之間設置了柔性趾板構造。

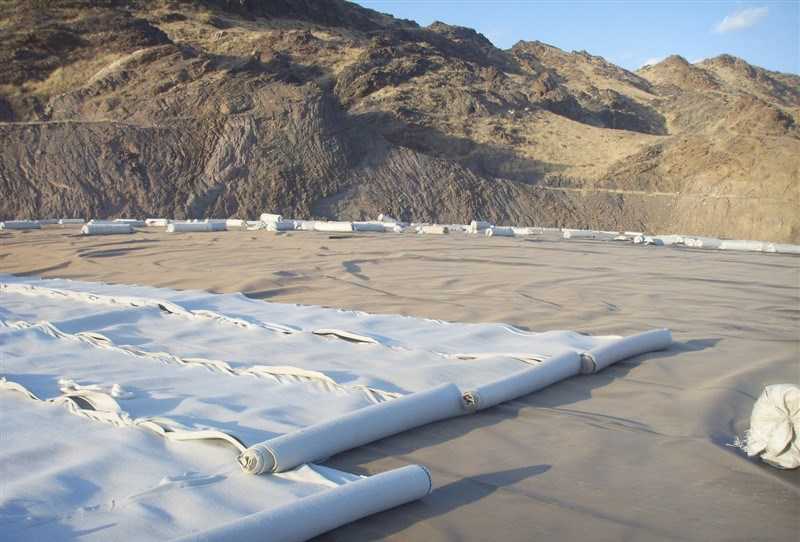

柔性趾板采用復合土工膜+加筋土工格柵的形式。為適應壩基附近較大的沉降變形，柔性趾板間設置3個嵌固槽，復合土工膜和土工格柵均嵌入嵌固槽中;防滲土工材料均采用波浪松弛方式敷設，富余度保證在5%以上。
