焊接膠接質(zhì)量拉伸試驗(yàn)嚴(yán)禁使用廢料及回收料

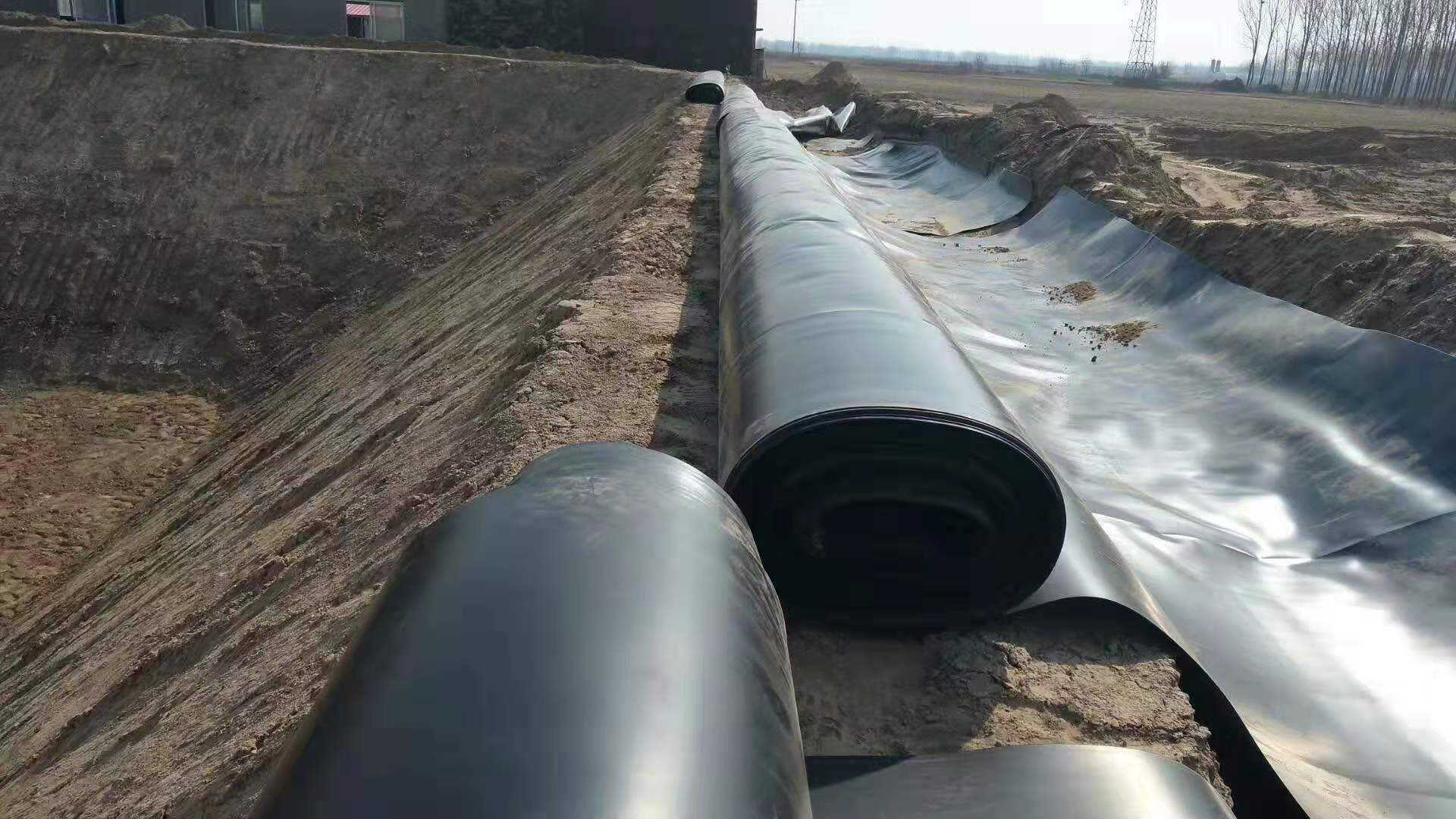

庫盤防滲復(fù)合土工膜采用兩布一膜(200g/m2/0.5mmPE/200g/m2)，其中土工布采用長(zhǎng)絲紡粘針刺非織造土工布，其標(biāo)準(zhǔn)按《土工合成材料長(zhǎng)絲紡粘刺非織造土工布》（GB/T17639-2008）。庫盤鋪設(shè)土工膜采用布下、膜上方式鋪設(shè)，膜幅寬6m，膜搭接寬度0.10m，搭接方法采用焊接。極限鋪膜長(zhǎng)度不能超過200m。土工膜焊接采用熱楔型雙縫焊接機(jī)，為保證焊接質(zhì)量，應(yīng)根據(jù)大氣溫度，風(fēng)速變化，調(diào)節(jié)焊接溫度與行走速度。因此，每天早、晚與中午應(yīng)通過試驗(yàn)調(diào)置不同的溫度與速度。如采用聚氯乙烯土工膜，可采用粘接法，要求粘貼牢固、均勻、可靠，拼接前應(yīng)將拼接帶部位擦拭干凈，以保證接縫密合質(zhì)量。
土工膜的局部補(bǔ)漏，采用膠粘法，粘結(jié)膠應(yīng)不溶解于水，粘接前應(yīng)清潔粘接部位，邊涂膠，邊貼合，并用砂袋慢慢拖壓，使接縫貼合牢固。粘接后，應(yīng)進(jìn)行質(zhì)量檢查，若發(fā)現(xiàn)漏膠部位，應(yīng)立即補(bǔ)膠。
鋪設(shè)時(shí)務(wù)必使膜與坡腳妥貼，施工時(shí)發(fā)現(xiàn)損傷，應(yīng)及時(shí)修補(bǔ)，密切注意防火，焊接時(shí)采用充氣法進(jìn)行檢測(cè)，充氣壓力不小于0.05MPa，氣帶隆起時(shí)間不小于10min。
焊接、膠接質(zhì)量應(yīng)通過抽樣作拉伸試驗(yàn)，拼接強(qiáng)度要求不低于母材強(qiáng)度的80%，抽樣部位與數(shù)量根據(jù)具體情況決定。選擇的膜料質(zhì)量必須復(fù)核相關(guān)規(guī)范要求，嚴(yán)禁使用廢料及回收料。
同類文章排行
- 影響復(fù)合土工膜材料耐久性的主要因素有哪些？
- 如何加強(qiáng)渠道防滲工程的質(zhì)量管理以HDPE土工膜為例
- 復(fù)合土工膜在渠道防滲節(jié)水改造中的應(yīng)用
- 蓄水池防滲中,塑料類和復(fù)合土工膜均有應(yīng)用
- 渠道中應(yīng)用土工膜連接的質(zhì)量控制要點(diǎn)
- 公路工程中土工布的物理特性有哪些？
- 魚塘養(yǎng)殖土工膜施工經(jīng)驗(yàn)介紹
- 土工膜軋花成糙法和化學(xué)發(fā)泡成糙方法有什么區(qū)別
- 膠接法施工土工膜的水力性能變化及膠接法拼接要求
- 糙面土工膜與光滑面土工膜相比有哪些優(yōu)勢(shì)？
最新資訊文章
- 水利工程土方要求需要工程現(xiàn)場(chǎng)施工條件與工期要求
- 水利工程施工的準(zhǔn)備工作-測(cè)量放線
- 公路隧道土木工程防排水處理
- 公路隧道土木工程現(xiàn)場(chǎng)環(huán)境較復(fù)雜需要采取的措施
- 無紡布土袋護(hù)坡及水平鋪蓋下均鋪設(shè)300g/m2無紡布反濾
- 無紡?fù)凉げ疾牧铣Ｓ糜诤拥缹ｍ?xiàng)治理材料
- 位于上游護(hù)坡板下,土工膜采用高密度聚乙烯土工膜,膜厚0.5mm
- 根據(jù)工程經(jīng)驗(yàn)壩坡及護(hù)坡設(shè)計(jì)
- 膨潤(rùn)土防水毯在各領(lǐng)域防滲工程上都有一定應(yīng)用
- 河道、水庫防滲多采用黏土、復(fù)合土工膜和防滲帷幕灌漿
首頁
電話
QQ
聯(lián)系
