復合土工膜全斷面整體防滲防滲效果
利用復合土工膜全斷面整體防滲，以確保工程防滲質(zhì)量和效果。復合土工膜現(xiàn)場鋪設時，接縫是防滲施工最為重要的工序。若接縫不當，接縫將會成為防滲系統(tǒng)的薄弱部位，影響整體防滲效果。因此接縫的質(zhì)量控制是渠道防滲質(zhì)量控制的關(guān)鍵之一。

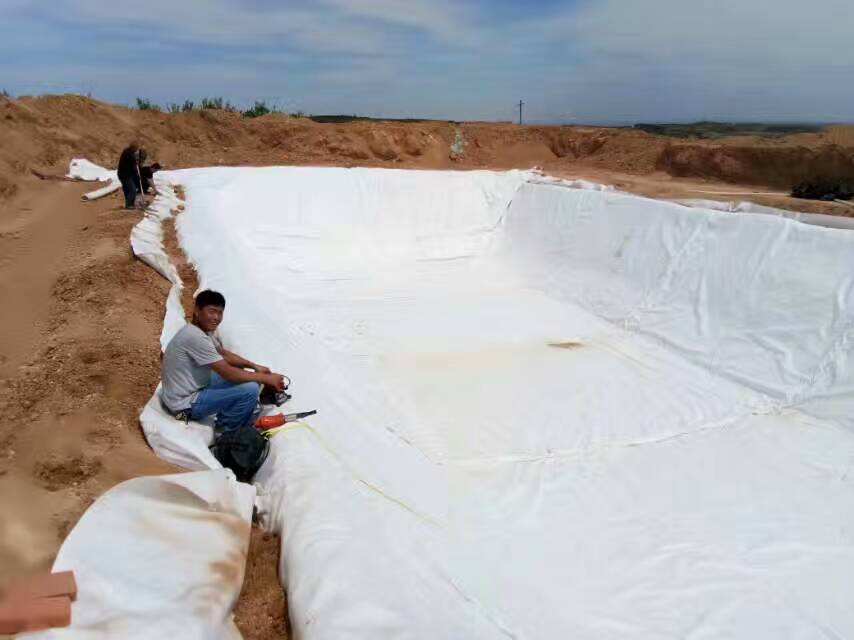

工程設計選用兩布一膜型聚乙烯（PE）復合土工膜，其中PE膜厚0.3ｍｍ，上下布重各150Gｇ/㎡，為長絲型非織造土工布（文中簡稱土工布）。工廠生產(chǎn)時，預留膜與布分離的接邊。設計技術(shù)指標為：復合土工膜斷裂強度≥14KN/m，抗?jié)B壓力≥0.6MPａ，土工膜的聯(lián)結(jié)強度不低于母材強度。
現(xiàn)場考察時發(fā)現(xiàn)上述接縫方法存在兩方面的缺陷：①0.3ｍｍ厚PE防滲膜較薄，現(xiàn)場受風力、濕度、電壓、塵土、基層平整度等多種因素的影響，膜焊接后存在燒洞、局部黏接強度過低等現(xiàn)象，現(xiàn)場采用熱焊槍修補效果并不理想。②接縫處的土工布與防滲膜之間是脫離的、松弛的，受拉時，兩者不能同步變形，接縫的強度會低于母材（復合土工膜）的強度。
首頁
電話
QQ
聯(lián)系
