1.鋪設工序

工程復合土工膜鋪設采用埋入法，總體施工程序如下:基層(或墊層)驗收→底層土工布鋪設縫合→土工膜鋪設焊接→土工膜焊縫檢測→上層土工布鋪設縫合→復合土工膜驗收→覆蓋保護層復合土工膜鋪設時，要嚴格按技術規范施工，把好質量關，特別要做到不折皺，不過緊。所有施工工序中，復合土工膜拼接焊接最關鍵。該工序包括上下層土工布的搭接縫合和中間層土工膜的焊接，中間層土工膜的接縫處理質量直接影響防滲效果。土工膜接縫方式一般有3種，即搭接、熱熔焊(適用較厚土工膜，焊縫搭接寬度不小于50mm)、膠接。本工程采用熱熔焊進行接縫焊接。

2.鋪設過程

（1）準備工作

鋪設前，檢查確定用于鋪設的復合土工膜具備土工布、膜的出廠合格證及產品試驗合格證;進行搭接焊接工藝試驗，選擇合適的熱熔焊接設備，通過試驗取得焊接溫度、速度等試驗參數，確保土工膜焊接質量。

（2）基層處理

景觀湖基礎造形后，須進行湖底基礎平整碾壓或夯實處理及削坡處理?；A(chǔ)如有擾動，則擾動土體進行置換與回填時，應分層灑水碾壓或夯實，每層厚度不大于400mm。鋪設面清理時，盡量做到平整壓實，不露棱角尖銳物及磚石、鐵絲、玻璃、樹枝等物體;如有草皮雜草、樹根，必須清除干凈，必要時噴灑滅草劑，防止雜草長出刺破土工膜。與復合土工膜接觸面鋪設粘土作防護層，鋪設粘土的厚度大于300mm。

（3）鋪設

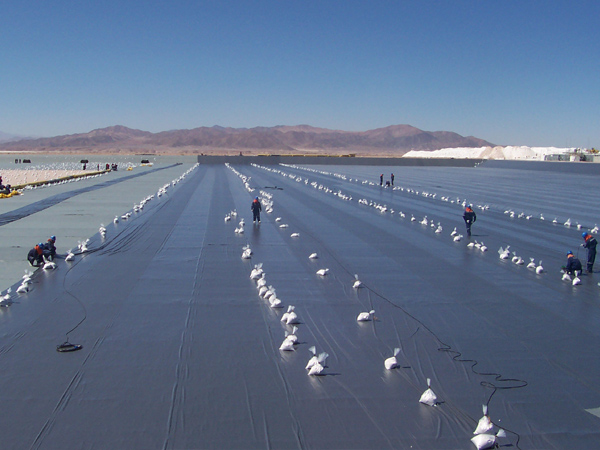

采用人工鋪設復合土工膜，總體由上而下鋪設。鋪設前，在開挖基面上搭設兩排與復合土工膜幅寬等寬的木板。鋪設時，坡頂上安排4人拉住復合土工膜，坡面上，擬鋪設的土工膜左右兩側的木板上各站1人，扶住土工膜卷，緩慢地在坡面上展開土工膜。相鄰兩幅土工膜鋪設時，要充分考慮接縫尺寸，以利拼接，接縫寬度宜在150～200mm。鋪設時應注意:復合土工膜切割前，按照鋪設位置的尺寸丈量好土工膜的裁切尺寸，按實際裁切，編號并記錄，鋪設時按照順序及編號進行。盡量做到焊縫少，在確保施工質量的同時，盡可能節約材料。相鄰復合土工膜的搭接寬度要大于100mm，焊縫沿順坡方向，平行排列。拐彎角及復雜地形部位盡可能減少接縫長度。正常情況下，如果斜坡坡度大于1∶5，則坡頂以下1.5m范圍內不宜設置焊縫。復合土工膜鋪設中特別注意鋪平、拉緊，不應產生人為的褶皺?？紤]當天氣溫變化幅度及土工膜產品性能，土工膜鋪設時，預留一定裕量，以免因溫度的變化而伸縮變形，造成死折。鋪設完成后，任何對復合土工膜有損害的物體都不能放在鋪設好的土工膜上，不要在膜面上走動、搬運材料等，避免造成損傷。

（4）拼接

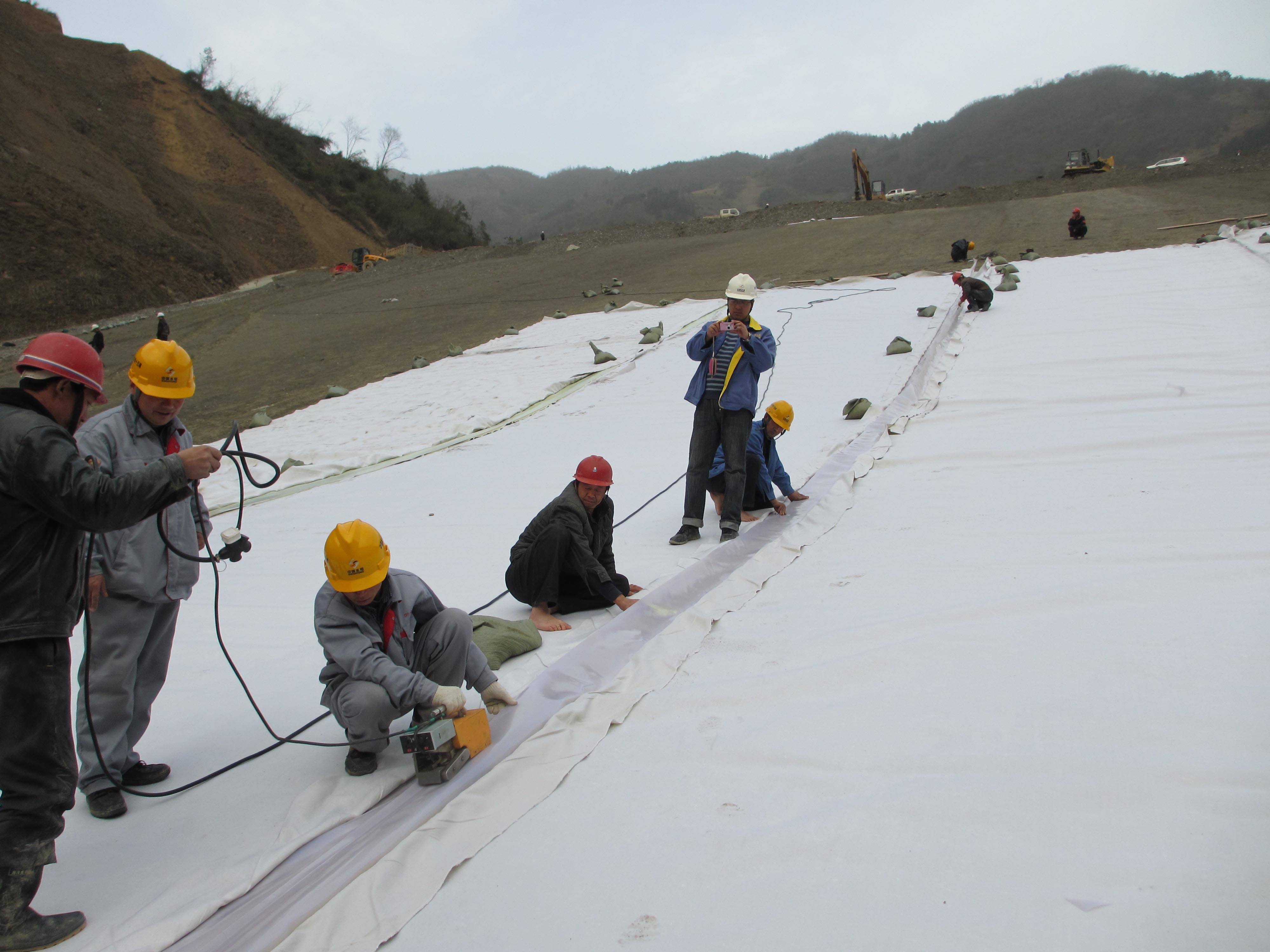

揭開相鄰兩塊復合土工膜接頭處的土工布，先縫合下層相鄰兩塊土工布，再調整中間兩幅膜焊接邊緣，搭接到150mm。中間層復合土工膜焊接完成并檢測合格后，及時進行上層土工布的縫合。土工布縫合時，要保證上下層土工布縫合面錯開。

（5）焊接

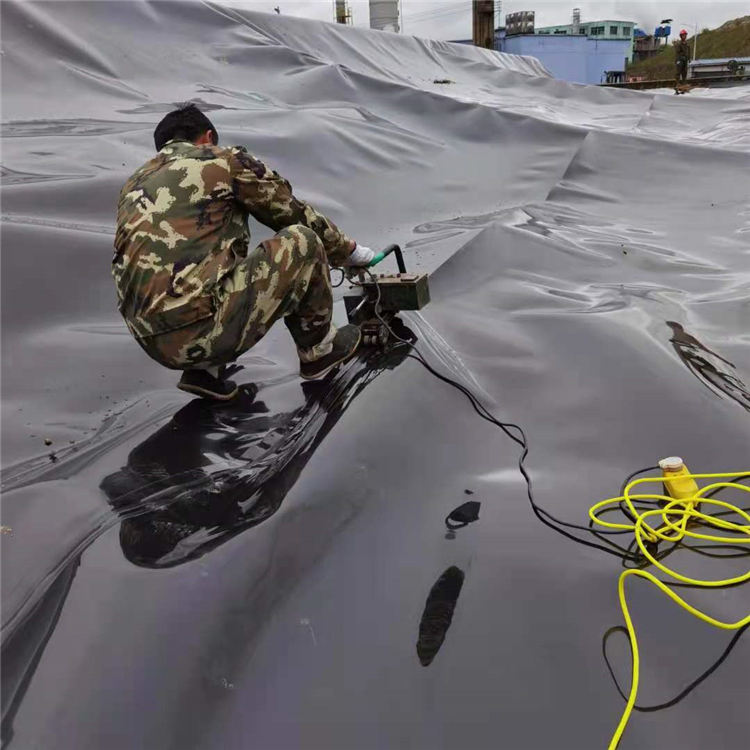

焊接土工膜的焊機主要有熱鍥焊接機及擠壓焊條式焊接機，本工程采用后者作為土工膜的焊接設備。焊接前，清理干凈雜物，焊接后，清除接縫處的油污、泥沙、灰塵等雜物，以確保焊接質量;根據現場溫度進行試焊接，以確定焊機施焊的行走速

度和溫度。焊機行走速度一般控制在1.50～2.50m/s，施焊溫度一般控制在210～300℃。焊接時，在兩幅土工膜焊接部位的底下墊一塊長木板，用做拼接操作平臺，以便焊機平穩行走。木板必須光滑、無毛刺等，防止土工膜被刺破，保

證焊接質量。設置焊縫兩條，每條寬12mm，兩條焊縫間留12mm空腔。土工膜焊接面若有灰塵、油污、絲毛、水漬等，可采用壓縮空氣(小型電動空壓機供氣)清除，保證土工膜面整潔、干凈。焊接時應注意:焊機操作人員必須持有焊接操

作證。焊接過程中，注意觀察焊機的運行狀況，根據現場實際情況微調焊接速度和焊機溫度。接縫處不得有潮濕或結露，不夾雜泥沙等。如果存在，必須擦干、清除后才能進行焊接作業。如果土工膜需要拼接加長，應先焊接橫向縫，再焊接縱向縫，相鄰兩土工膜橫向焊縫應錯縫搭接，成T字型接縫，不得十字交叉焊接。焊縫要齊整、外觀清楚，不得存在跳走、滑焊等。焊機溫度低于200℃時不宜焊接。如果已焊接，要用干凈的布撣掉再焊。若粘有焊渣的雜質，應打磨，不得用手或其他工具擦試?，F(xiàn)場接縫焊接完成后，及時請監理單位進行檢驗。檢查測試分非破壞性檢驗和破壞性檢驗。非破壞性檢驗主要有充氣法、電火花法和真空法。破壞性檢查是對焊縫的焊接強度進行檢驗，是必須實施的檢查項目，由業主、監理指定或隨機取樣，然后送質量監督部門授權的第三方機構檢驗鑒定，檢測的焊縫的剪切和剝離強度不得低于規定標準。取樣標準按每萬平方米取件一塊。取樣完畢后，應立即用擠壓焊接法將檢測時留下的充氣針孔全部補好，將面層的土工布縫合清楚。
