土工膜保護層下導水設施設計原則與方式
由于垃圾填埋場地理位置處于滲水性能極好的高風化基巖地區，在雨季時大量雨水通過下滲成為地下水,并在基巖表面的縫隙以泉眼形式排出。

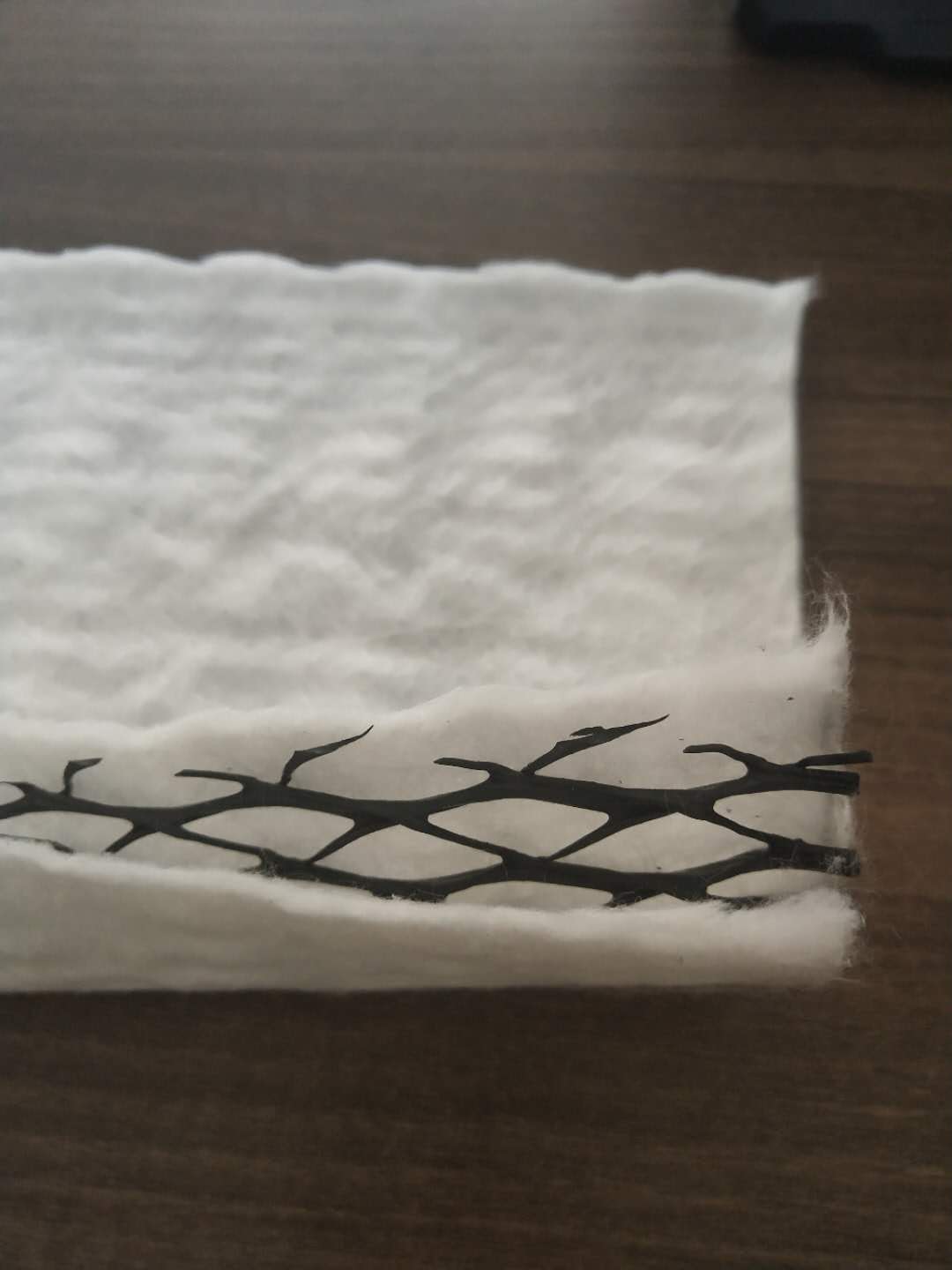

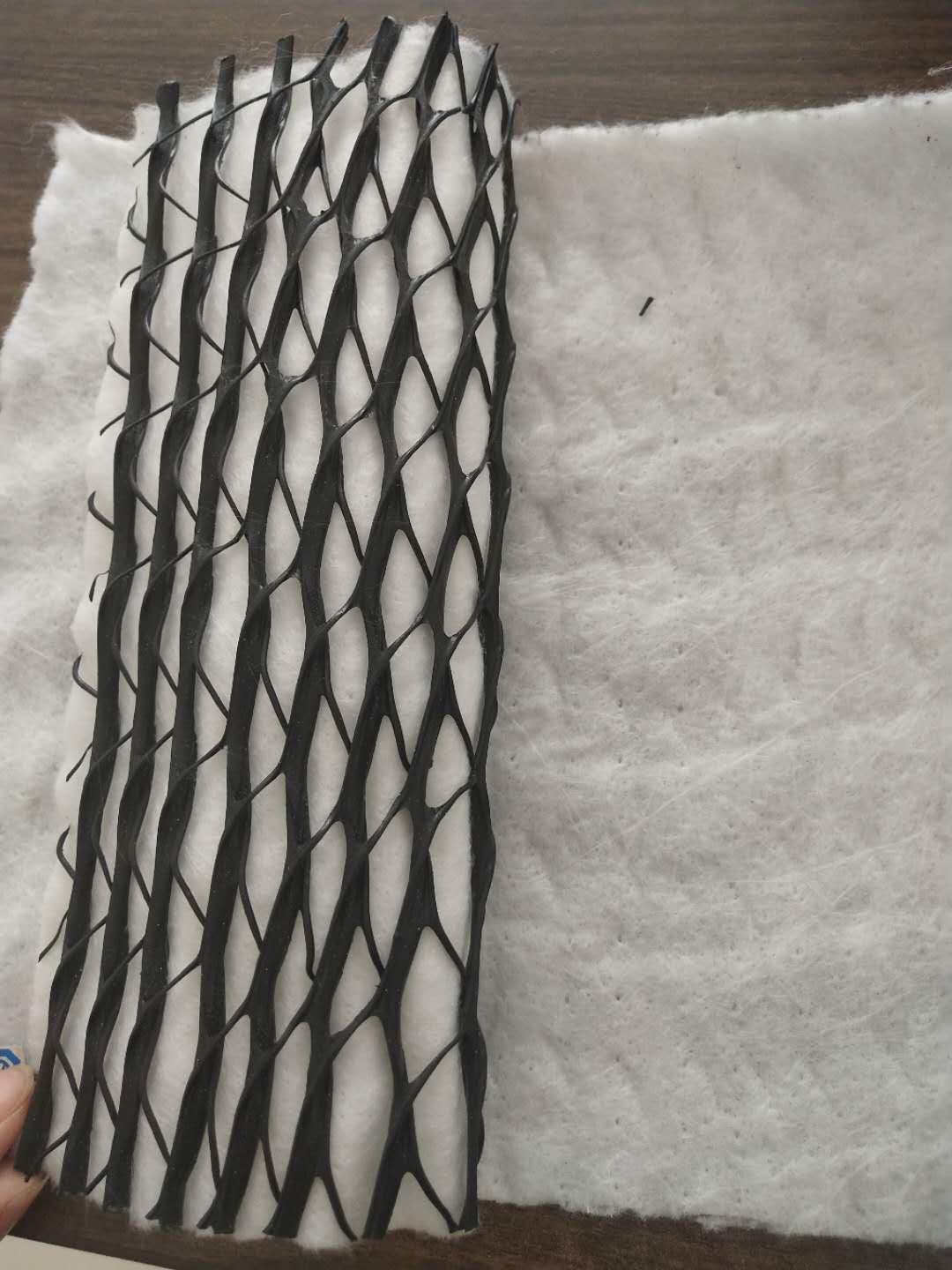

地下水導排設施必須能及時有效地導排地下水,以防止其水位過高對防滲層及保護層造成危害和破壞,同時應具有防瘀堵能力。地下水導排設計的主要方式如下:地下盲溝導排方式,用土工布包裹碎石盲溝導排。碎石層導排方式,碎石層下鋪設反濾層,以防止淤堵,碎石層厚度不應小300mm,碎石粒徑應大于30mm。土工復合排水網導排方式,土工復合排水網用于地下水平面導排,應根據地下水的滲流量選擇導水率相當?shù)呐潘凉げ牧?用于地下水導排的土工復合排水網則要求具有相當?shù)目估瓘姸群涂箟簭姸取?/span>
高陡邊坡上無法鋪設碎石層,如果采用土工排水網,則不能保證噴錨層的穩定性,故采用碎石盲溝作為地下水的導排方式。
傳統的碎石盲溝做法為用領翔土工布包裹碎石,對于高陡邊坡上碎石盲溝的固定,設計采用鋼筋網片石籠的方式。首先在基巖表面開槽(500mm×500mm),間距為10m;然后用8mm鋼筋扎石籠,鋼筋橫向與縱向間距均為100mm,石籠用錨桿固定在基巖內,錨桿縱向間距為3.5m,錨入巖層1.2m;石籠內填充粒徑為50～200mm的碎石,碎石與石籠之間采用無紡土工布作為過濾層;碎石石籠最終接入庫底的地下水主盲溝排出場外,主盲溝斷面尺寸為500mm×500mm,外裹土工布,內填碎石,底部敷設DN200穿孔HDPE管。另外,設計前在雨季通過現場踏勘找出基巖表面有泉眼的位置,也需另行設置碎石石籠。
