7種不同厚度HDPE土工膜焊縫強度實驗
為了提高土工膜焊縫強度的檢測水平，選擇7種不同厚度土工膜在不同充氣時間和充氣壓強條件下進行焊縫強度試驗，得到土工膜焊縫剪切強度質(zhì)量與充氣時間和充氣壓強之間的關(guān)系。
土工膜厚度分別為0.25,0.35,0.5,0.75,1.00,1.50,2.00mm，對應(yīng)母材拉伸強度分別為185、292,506,710,923、1616,2387(N/50mm)。

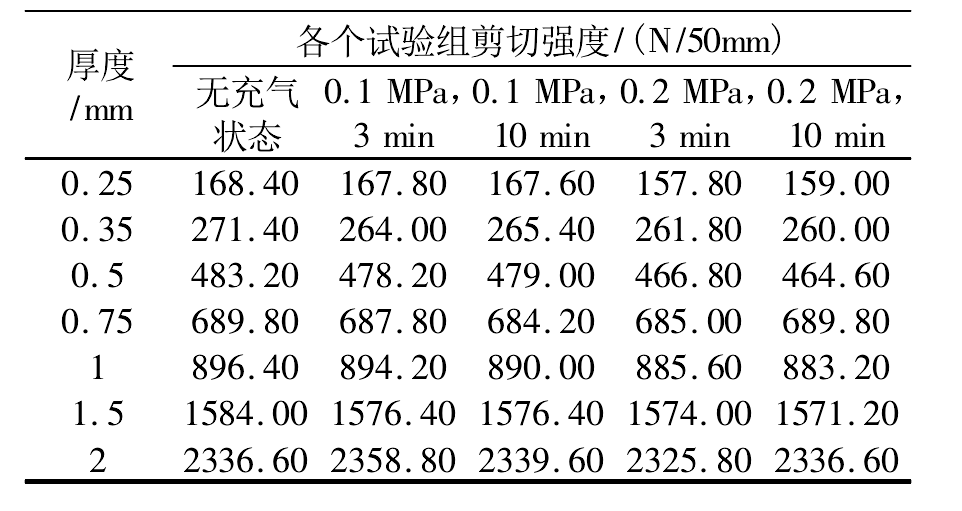

充氣方案選用以下四種狀態(tài)，分別是:1、充氣壓力0.1MPa，充氣時間3min;2、充氣壓力0.1MPa，充氣時間10min;3、充氣壓力0.2MPa，充氣時間3min;4、充氣壓力0.2MPa，充氣時間10minx對充氣檢測后的HDPE土工膜焊縫進行剪切試驗，并與無充氣狀態(tài)下的焊縫剪切強度進行對比，研究充氣時間、充氣壓力對焊縫強度質(zhì)量的影響及其之間的變化規(guī)律。
首頁
電話
QQ
聯(lián)系
