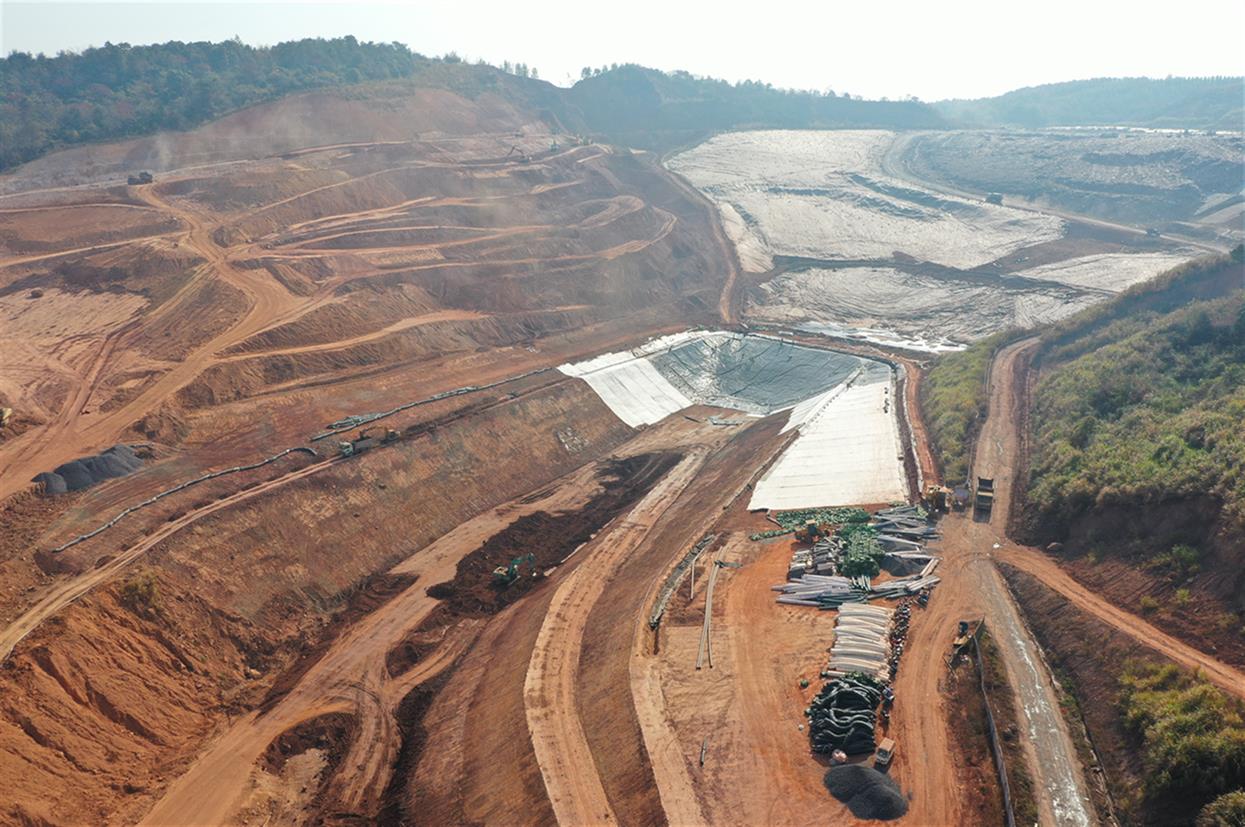

前池反坡段正面坡比1:6.5，長113.75m，前池水平段高程219.0m，長30.0m，前池上部鋪設土工膜防滲，并在進出水口的混凝土排水廊道進行錨固。由于土工膜下部為庫盆回填料，與錨固的廊道混凝土、開挖基巖面的“軟硬”程度不同，蓄水后勢必在土工膜與進出水口錨固部位產生較大的變形梯度，故此處局部的土工膜對于較大變形梯度的適應性是確保防滲體系可靠的關鍵。

為了提高土工膜與進出水口錨固部位應變計算的準確度，縮小了這部位的網格尺寸，加大了庫盆中部的網格尺寸，模型單元總數為720個，節點數1554個。忽略地基以及進出水口的變形影響，庫盆回填體的自重荷載依據施工填筑順序進行，從底部高程146m開始至頂部高程236.5m分16級加載，用以模擬施工過程，隨后分10級，每級3m水頭施加水壓力荷載至正常蓄水位267m。

工程所采用的土工膜為1.5mm厚HDPE土工膜，屈服點拉伸應變?yōu)?2%，屈服強度為22N/mm，假定土工膜屈服前為線彈性，則其彈性模量取為E=22/1.5/0.12=122.2MPa。整體模型中最右側靠近進出水口處的單元網格寬度為2m，厚度0.33m，雖然與整體模型的尺度相比已是很小，但是對于在“軟硬”交界面處幾十公分范圍的尺度來說，網格尺寸依然過大。近年來，采用子模型法對局部變形梯度變化大的區域進行分析計算，局部計算結果的真實性及計算精度得到大大提高，已被廣泛應用在水工建筑物數值模擬計算中。
