確保工程質(zhì)量HDPE土工膜成品必須檢測完善

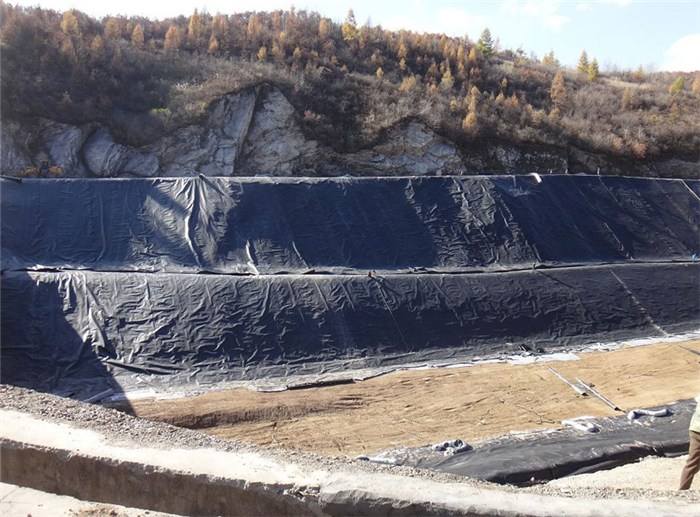

檢測按三個步驟進行,即目測、充氣檢測及破壞試驗。目測主要是對鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進行細(xì)致的檢查,所有施工人員對這一工作都應(yīng)貫徹在全部施工過程中;除目檢外,如有必要還可采用真空檢測和氣壓檢測,充氣壓檢測的充氣強度為0.25mpa,5min不漏氣,考慮到卷材較柔軟易變形,允許壓力下降20%;進行拉力測試時(破壞試驗),其標(biāo)準(zhǔn)為在做剝離和剪切試驗時,焊縫沒被撕裂開而母才被撕拉破壞,此時焊接合格;外觀檢查,發(fā)現(xiàn)膜面有孔眼等缺陷損及焊接過程中出現(xiàn)的漏焊、虛焊、破損等情況下,應(yīng)及時用新鮮的母材修補,補疤每邊超過破損部位10cm～20cm。
熱風(fēng)槍、砂輪機和焊機拖帶的電源線在使用過程中,必須最大限度的遠離其工作部位,以免損傷腦筋電線發(fā)生漏電;除熱風(fēng)焊接外,熱風(fēng)槍的嘴部在任何情況下都不得與HDPE膜面接觸,并且盡可能的遠離膜面、人體、機械等物體;焊機在不使用時,不得直接放置在HDPE膜面上,應(yīng)放置在支架或沙袋帶上;裁膜刀使用完畢后,應(yīng)立即將刀片收回刀盒內(nèi);在現(xiàn)場使用的各種臨時性小型工具,使用完畢,應(yīng)及時放入工具箱內(nèi);嚴(yán)禁將從擠壓焊接機槍頭摘下的焊料物直接丟棄在土工膜面上;HDPE土工膜施工現(xiàn)場禁止吸煙,不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶?不允許從事有可能破壞土工膜成品的一切活動。
首頁
電話
QQ
聯(lián)系
