防滲施工應注重防滲的系統(tǒng)性和整體性
①南水北調中線工程干渠基礎情況復雜，防滲施工應注重防滲的系統(tǒng)性和整體性，設計、施工人員要把這一理念貫穿到工作中。
②目前采用的膜焊接、膜上部土工布縫合的接縫方法，接縫斷裂強度不足母材強度的30％；接縫抗?jié)B強度不足母材抗?jié)B強度的40％。接縫成為復合土工膜防滲系統(tǒng)中最薄弱的部位，接縫存在的問題要引起重視。
③針對目前防滲施工中接縫方法存在的問題，在試驗研究的基礎上，提出了膜焊接、膜與土工布、土工布與土工布之間用ks熱熔膠黏劑黏合加固的接縫方法是可行的，接縫強度達到了《水利水電工程土工合成材料應用技術規(guī)范》要求，有利于提高工程質量。目前工程采用的膜焊接、膜上部土工布縫合的接縫方法接縫抗?jié)B強度僅為母材抗?jié)B強度的36％。采用 ks熱熔膠黏劑加固后的接縫抗?jié)B強度超過母材抗?jié)B強度，主要原因：一方面接縫的膜、土工布黏結成一體，ks膠層又具有一定的厚度，可使接縫強度大大提高；另一方面預留接縫處防滲膜厚度高于母材體內膜厚度，在工廠復合土工膜生產過程中沒受高溫老化及輥壓的破壞影響

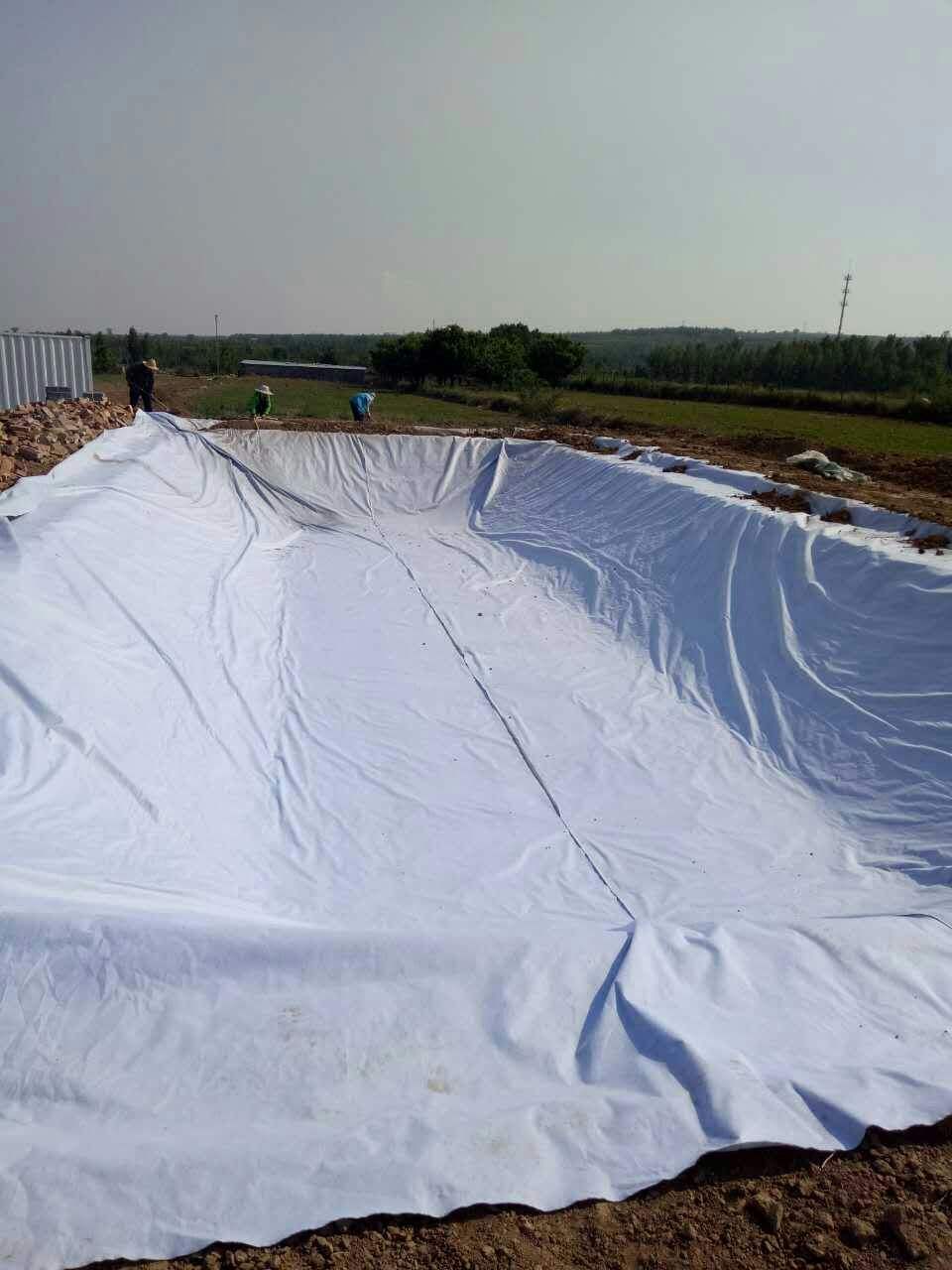

④接縫采用KS熱熔膠黏劑加固的方法已在人工湖復合土工膜（一布一膜，膜厚0.20ｍｍ、短絲布150ｇ/ｍ２）防滲施工中推廣應用。該人工湖運行７年，收到了較理想的效果。工程實踐證明該方法易于現(xiàn)場操作，施工速度快，黏接強度高，接縫效果好。
⑤試驗研究中發(fā)現(xiàn)有些復合土工膜預留接邊與母材相鄰部位的強度會遠遠低于母材的強度。建議復合土工膜生產廠家改進生產工藝，提高該部位膜與布的結合強度。
首頁
電話
QQ
聯(lián)系
